細管シースヒーターは従来のシースヒーターでは得難い高温で使用でき、温度上昇が早く、
熱効率の高い経済的なシースヒーターです。
柔軟な発熱部（シース）は曲げ、手巻き加工が自在で、複雑な形状の被加熱物にも取付が容易です。
発熱部は耐熱性耐食性に優れたステンレス合金を使用し、銀ろう付けも可能となっています。

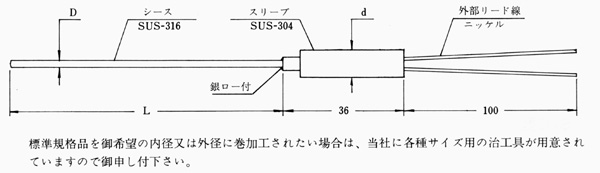

■W（2芯）、F（4芯）シースを所用の長さに切断し、一端でエレメント（発熱部）を直列に結線した後絶縁物を封入して密閉し、他端にスリーブおよびリード線を取り付けた形式で、ターミナルの基本形状です。A型スリーブはリードの取り出し部に防湿シール加工を施していますので、スリーブ周囲の温度は200℃以下でご使用ください。

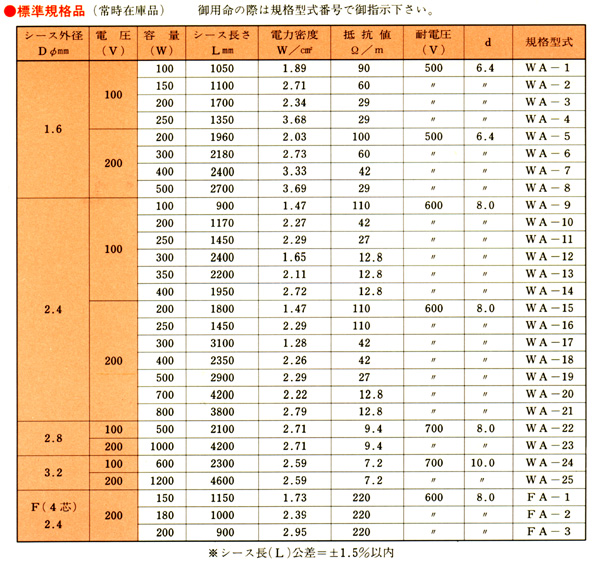

■電気的特性 絶縁 500MΩ以上（500Vメガー） 容量許容差=±10%以内
● |
